Einführung

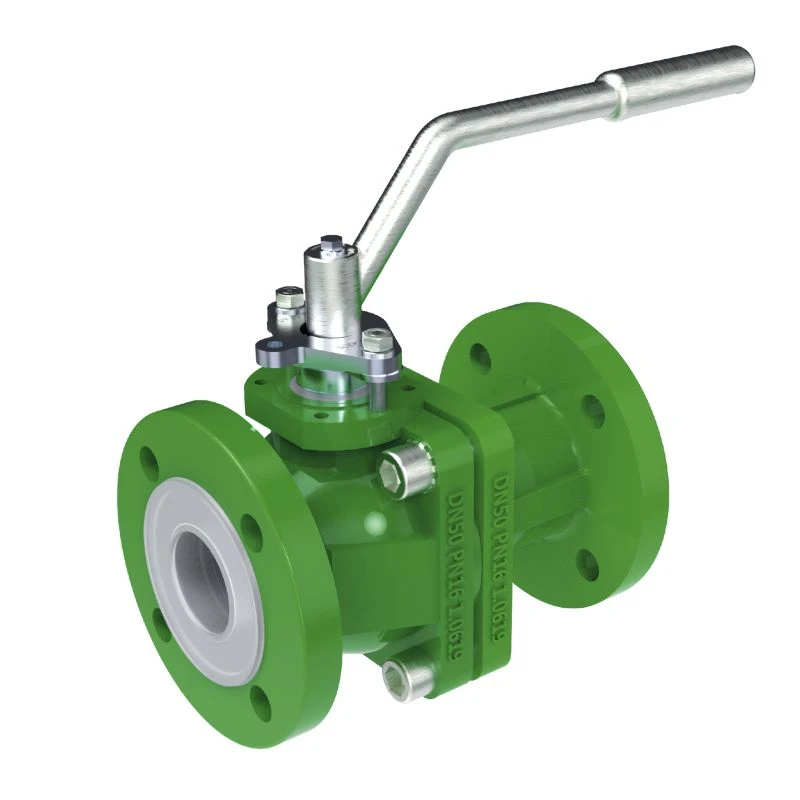

Ausgekleidete Kugelhähne sind Kugelhähne mit einer korrosionsbeständigen Auskleidung auf der Innenfläche des Ventilkörpers, um eine Medienisolierung zu erreichen. Sie werden zur Regulierung und Absperrung von korrosiven Flüssigkeiten verwendet.

Spezifikation

Parameter	Beschreibung
Modell	P80LB oder OEM
Konstruktion	Zweiteiliger geteilter Flanschkörper
Nennleistung/Druckklasse	PN10–16 / ANSI 150
Verbindung	Flansch- oder anderer Anschluss auf Anfrage
Arbeitstemperatur	-60 Grad bis +200 Grad
Designstandard	ANSI B16.34 / ASME VIII Div.1 / EN 12516-1
Fläche-zu-Abmessungen	ASME B16.1
Futterstandard	ASTM F1545
Stieldesign	Anti-Blow--Out
Montagepad für Aktuator	ISO 5211
Dichtheitsklasse	API 598 Cl. A / ASME B16.104 / FCI 70-2 Cl. VI / GOST 54808 Cl. A / EN 12266-1 / ISO 5208

Merkmale

Langlebiger Ventilkörper:Die Flüssigkeit kommt nur mit der Innenauskleidung in Kontakt (gemäß ASTM F1545), wodurch das Metallventilgehäuse vom Medium isoliert und eine chemische Korrosion des Grundmaterials verhindert wird.

Integrierte Dichtfläche und Liner:Der Kugeldurchgang und die Ventilsitzkontaktbereiche sind beide mit dem gleichen Material ausgekleidet. Im geschlossenen Zustand stellt das Dichtungspaar einen Kontakt zwischen ähnlichen Materialien her und reduziert so Dichtungsfehlanpassungen aufgrund von Materialunterschieden.

Montage des Direktantriebs:Die obere Schnittstelle des Ventilkörpers entspricht ISO 5211 und ermöglicht den direkten Anschluss an pneumatische oder elektrische Stellantriebe ohne zusätzliche Verbindungsstrukturen.

Anwendungen

Chemische Industrie:Wird zum Fördern und Absperren von korrosiven Medien wie Säuren, Laugen und organischen Lösungsmitteln verwendet und schützt Metalle vor dem Kontakt mit den Medien.

Pharmaindustrie:Wird zur Kontrolle von korrosiven oder hoch{0}reinen Flüssigkeiten verwendet und reduziert die Auswirkungen der Metallionenausfällung auf die Medien.

Wasseraufbereitung:Wird zum Transport von Wasser mit korrosiven Bestandteilen verwendet, um eine Regulierung und Isolierung der Rohrleitungen zu erreichen.

Umweltingenieurwesen:Wird zur Kontrolle von Abfallflüssigkeiten und korrosiven Austragsmedien verwendet und erfüllt die Anforderungen an Systemabdichtung und Korrosionsbeständigkeit.

FAQ

F: Wie wählt man das Futtermaterial aus?

A: Das Material sollte ASTM F1545 entsprechen und basierend auf der Art des Mediums (Säure, Alkali, organisches Lösungsmittel) und dem Temperaturbereich ausgewählt werden, um chemische Beständigkeit und Temperaturkompatibilität sicherzustellen.

F: Wird sich das Futter ablösen oder beschädigt werden?

A: Für den Einsatz innerhalb des vorgesehenen Temperatur- (-60 Grad bis +200 Grad) und Druckbereichs wird die Auskleidung durch Formen oder Kleben befestigt. Abrasive Partikel oder das Überschreiten der Temperaturgrenzen können den Verschleiß oder das Abblättern beschleunigen und erfordern eine regelmäßige Inspektion.

F: Kann es unter Bedingungen mit hohem{0}Druck oder hoher{1}}Temperatur verwendet werden?

A: Dieser Ventiltyp hat eine Druckstufe von PN10–16 / ANSI 150 und eine maximale Temperatur von 200 Grad. Für Temperaturen, die diesen Bereich überschreiten, müssen metallisch abgedichtete oder andere Ventiltypen ausgewählt werden.
