Einführung

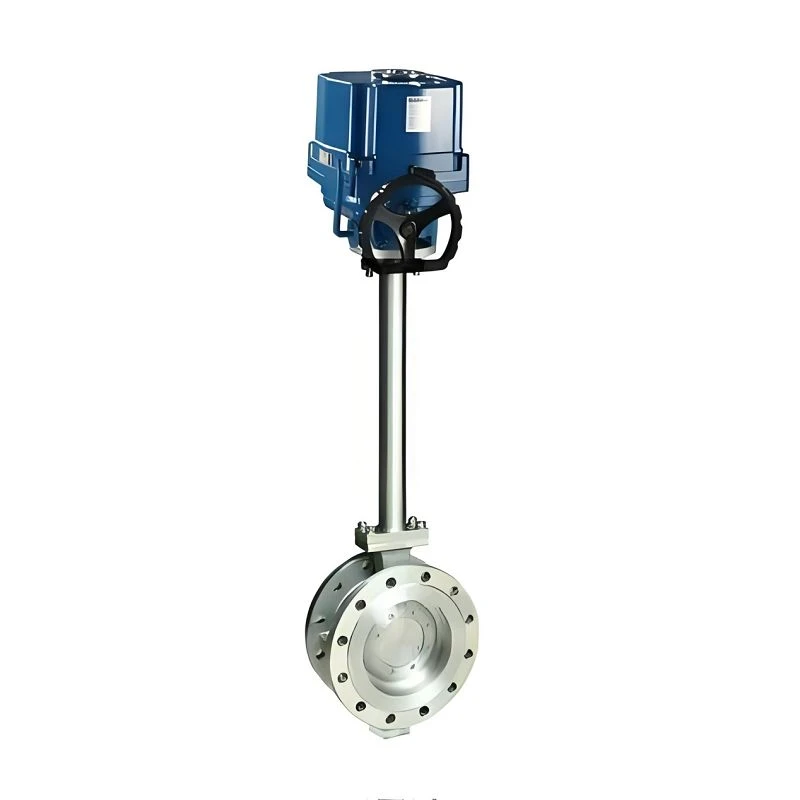

Das Hochleistungs-Kryogen-Absperrventil ist ein Ventil, das die Drehung einer Absperrklappe zur Steuerung des Medienflusses nutzt und speziell für den Transport und die Steuerung von kryogenen Medien (wie LNG) entwickelt wurde.

Spezifikation

Parameter	Spezifikation
Modell	PCB300-CRY oder OEM
Größenbereich	2" ~ 42"
Druckbereich	ANSI 150-300
Verbindung beenden	RF / BW
Langweilig	Volle Bohrung
Betrieb	Manueller Betrieb, betätigter Betrieb
Körpermaterial	CF3, CF3M, CF8, CF8C, CF8M usw.
Scheibenmaterial	CF3, CF3M, CF8, CF8C, CF8M usw.
Sitzmaterial	Weicher Sitz aus PCTFE, Metall-auf-Metall, Metall+Graphit
Zusätzliche Optionen	Weitere Größen und Druckklassen auf Anfrage erhältlich
Grundlegender Designstandard	API 609, EN 593
Von Angesicht zu Angesicht--Standard	ASME B16.10, EN 558
Flanschendstandard	ASME B16.5 (bis 24 Zoll), ASME B16.47 Serie A/B (26 Zoll und höher), EN 1092
Test und Inspektion	API 598, EN 12266
Feuer-sicherer Test	API 607
Test auf flüchtige Emissionen	ISO 15848-2
Typprüfung für FE	ISO 15848-1, API 641
Anwendung	Entwickelt für LNG-Systeme
Motorhaubendesign	Verlängerte Motorhaube für kryogene Anwendungen
Korrosionsstandard	Fertigung nach aktueller NACE-Version auf Anfrage

Merkmale

Geringer Verlust:Eine verlängerte Haubenstruktur verschiebt die Position der Stopfbuchse nach oben, sodass sie außerhalb der Niedrigtemperaturzone liegt, und erfüllt die Emissionskontrollanforderungen der ISO 15848 zur Kontrolle von Leckagen der Spindeldichtung.

Hervorragende Abdichtung:Der Ventilkörper und die Klappenscheibe bestehen aus austenitischem Edelstahl (z. B. CF3, CF3M, CF8M). Diese Art von Material behält die Schlagzähigkeit bei niedrigen Temperaturen bei und erfüllt in Kombination mit PCTFE- oder Metall-+Graphit-Dichtungsstrukturen die Dichtungsanforderungen in Umgebungen mit niedrigen Temperaturen.

Hohe Temperaturbeständigkeit:Die Dichtungsstruktur hat den Flammwidrigkeitstest API 607 bestanden. Im Falle eines Ausfalls der Weichdichtung übernimmt die Unterdichtung aus Metall oder Metall + Graphit die Dichtungsfunktion und begrenzt so den Medienaustritt.

Anwendungen

LNG-Industrie:Wird in Speicher- und Transportsystemen für Flüssigerdgas verwendet, um das Öffnen, Schließen und die Durchflussregulierung kryogener Medien zu steuern.

Kryogene Gasverarbeitung:Wird in Luftzerlegungs- und Tieftemperaturgasanlagen eingesetzt, um den Fluss von Tieftemperaturmedien wie Sauerstoff und Stickstoff zu steuern.

Öl und Erdgas:Wird in kryogenen Trenn- und Verarbeitungseinheiten zur Steuerung des Flusses kryogener Kohlenwasserstoffmedien und zur Systemisolierung verwendet.

Kryochemische Systeme:Wird in Pipelines mit kryogenen Reaktionen oder bei Lagerung und Transport verwendet, um Medienkontrolle und Geräteisolierung zu erreichen.

FAQ

F: Wie wählt man den Dichtungstyp für kryogene Bedingungen aus?

A: Bei extrem niedrigen Temperaturen (z. B. LNG) werden PCTFE-Weichdichtungen bevorzugt, um die anfänglichen Dichtungsanforderungen zu erfüllen. Wenn Temperaturschwankungen oder Brandgefahr bestehen, sollten Metall- oder Metall-Graphit-Verbunddichtungen ausgewählt werden, um kryogene Bedingungen und anormale Betriebsbedingungen auszugleichen.

F: Welche Rolle spielt eine verlängerte Motorhaube im praktischen Einsatz?

A: Eine verlängerte Haube isoliert den Stopfbuchsbereich vom kryogenen Medium und hält die Ventilschaftdichtung in einem höheren Temperaturbereich, wodurch Leckageprobleme durch Verhärtung oder Schrumpfung der Packung vermieden werden.

F: Wie wählt man dieses Ventil in einem Automatisierungssystem aus?

A: Manueller oder antriebsbetriebener-Betrieb kann entsprechend den Steuerungsanforderungen ausgewählt werden, kombiniert mit Flansch- (RF) oder Vorschweißanschlüssen (BW), passend zur Rohrleitung. Gleichzeitig sollte die Eignung des Aktors in kryogenen Umgebungen bestätigt werden, um einen Ausfall des Aktors zu vermeiden.
